CRÉER UN PLAN DE SONDAGE

Débuter un plan de sondage

Vous pouvez créer différents type de plan de sondage:
PLS-STANDARD: Concerne la plupart des inventaires forestiers (sauf EVAOR);
PLS-EVAOR: Concerne spécifiquement les plans de sondage d'inventaire EVAOR (Estimation des volumes affectés par les opérations de récolte) ou MLNU (Matière lingneuse non-utilisé);
PLS-LINÉRAIRE: Concerne les plans de sondage pour l'inventaire linéaire tel que l'inventaire de chemins ou lisière boisée entre autre.

Édition d'un plan de sondage Standard

1- Créez votre plan de sondage

  1. D'abord, sélectionnez à partir de votre couche de polygone, les secteurs d’inventaire à sonder :

  2. Dans la barre d’outils SYG-PLS, sélectionnez l’icône de création d’un plan de sondage :

  3. Débutez par le choix du type de projets à faire : STANDARD;

  4. Inscrivez le Nº de projet;

  5. Si une autre orientation est désirée, inscrivez l’orientation en degré. Par défaut, l’orientation des virées seront nord-sud (0º);

  6. Si vous cochez ‘Zone tampon’, une zone tampon entre la bordure de l’unité d’échantillonnage et le plan de sondage va être créée. Inscrivez la valeur négative de la zone tampon en mètres dans la case 'Distance';embedded-image-a7vlun4h.png

  7. Inscrivez la numérotation de départ pour les numéros des parcelles (débute à 1 par défaut);

  8. Dans l’encadré rouge présenté dans l’image ci-présente, choisissez entre les trois options suivantes pour la méthode d’élaboration du plan de sondage et ajustez la valeur désirée en fonction de votre devis:ITIimage.png

    'Nbre de parcelles(s) totale(s)’ : Soit un nombre de parcelles fixes est déterminé pour l’unité d’échantillonnage
    ‘Distance entre les’ : Soit une distance fixe entre les virées et entre les parcelles sur une même virée
    ‘Une parcelle pour’ : Soit une densité fixe de parcelles à l’hectare

  9. Inscrivez le No d’UE et une description si vous le désirez;


  10. Cochez la case devant « Décalez de 50 mètres la position de départ » si ce décalage est nécessaire;

  11. Faites ‘Poursuivre’, le plan de sondage est alors généré.Une couche du plan de sondage temporaire nommé ‘PLS_nomduprojet’ s’ajoutera à la vue et elle est temporaire:embedded-image-k918ecgd.png

SYG-PLS fera 20 essais afin d’obtenir le nombre exact de parcelles demandées. Si cela n’a pas été possible, on vous demandera si vous souhaitez faire 20 essais additionnels. Vous pouvez supprimer votre couche temporaire et recommencer.

Mode de numérotation et thème de virée

  1. Choisissez le mode de numérotation, Si vous sélectionnez ‘Oui’, une virée s’exécutera selon l’orientation choisie et la suivante en sens inverse en alternance. Si ‘Non’, le mode de numérotation demeura fixe, soit toujours dans le même sens selon l’orientation choisi.

    La numérotation des placettes apparaîtra une fois les choix complétés.

  2. Une deuxième fenêtre apparaîtra pour construire un thème des virées. Si vous faites ‘Oui’, elle permettra de créer une couche montrant les virées et leurs orientations. Cette couche, nommée ‘GRILLE’, s’ajoute à la vue et elle est temporaire.




2- Saisir les informations des parcelles


Cette section est facultative, les valeurs peuvent être ajouté directement à travers l'insertion de valeurs dans la table attributaire de votre couche de plan de sondage.

  1. Une fenêtre de saisie des informations permettant de compléter certains champs de la table des parcelles s’affichera. Les informations seront inscrites en lot et apparaitront dans la table attributaire.

  2. Ces informations vont s’appliquer à toute la table lorsque ‘Sur sélection’ est laissé décoché;

    Si ‘Sur sélection’ est coché, les champs peuvent être laissés vides c’est selon les besoins. De plus, ces champs peuvent être modifiés selon les besoins de chacun (Voir 'Configurer vos champs'). Certains champs peuvent être obligatoire.

  3. Une fois la saisie complétée faite ‘Appliquer’, les valeurs apparaîtront dans la table de la couche temporaire et par la suite dans la couche définitive.

Vous pouvez également faire la configuration ou modifier des champs :

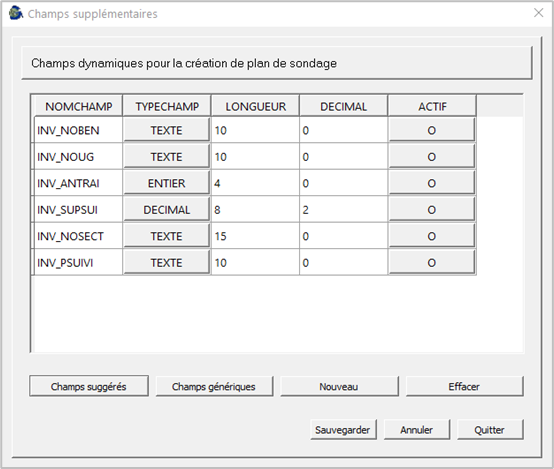

Configurer vos champs


Visualiser les champs principaux et modifier au besoin le format. Selon le type d’inventaire, vous pouvez sélectionner ou désélectionner au besoin, des champs préconfigurés et modifier leurs formats. Vous pouvez ajouter de nouveau champ dans cette section en cliquant sur ‘Nouveau’.

Repérez le bouton ‘Champs suggérés’ dans le bas qui permet de cocher ou décocher les champs nécessaires. Ces champs vont apparaître dans la table attributaire de la couche du plan de sondage.




3- Intégrer le plan de sondage

  1. Sélectionnez l’icône et choisissez l’emplacement de la couche dans votre projet via l’explorateur Windows;

  2. Nommez votre couche et sauvegarder;

  3. Une version finale du plan de sondage est créée dans la vue QGIS. Vous pourrez supprimer la couche temporaire (PLS_nomduprojet).

  4. Vous pouvez également renommer la couche définitive.
Identifier le secteur d'intervention

Cette section est facultative, les valeurs peuvent être ajouté directement à travers l'insertion de valeurs dans la table attributaire de votre couche de plan de sondage.

Cette icône permet d’inclure le numéro de secteur dans un champ de la table d’une sélection d’éléments dans la couche desimage.png placettes.

  1. Sélectionner les secteurs visés par le plan de sondage, soit les éléments de la couche des placettes d’un même secteur d’intervention;

  2. Cliquez sur l’icone et inscrire le No de Secteur et sélectionner ensuite le champ associé, faites ‘ok’;

  3. L’information sera ajoutée dans le champ de votre table attributaire.





Votre plan de sondage est complété. Vous pouvez l'utiliser à présent pour votre inventaire

Édition d'un plan de sondage EVAOR (MLNU)

L'édition d'un plan de sondage EVAOR est semblable au plan de sondage Standard, à l'exception de quelques détails.

  1. Créez votre plan de sondage comme décrite à la précédente section: 'Édition d'un plan de sondage STANDARD' sauf que vous devez sélectionnez PLS-EVAOR comme choix de plan de sondage;

  2. Faites 'Poursuivre' une fois la première fenêtre complété;

  3. Une fenêtre de validation de la zone tampon apparaitra, et fonction de votre devis d'inventaire, inscrire la valeur
    correspondante:    JZPx03image.png










  4. Poursuivre avec le mode de numérotation et thème de virée tel que décrite à la section précédente;

  5. Dans la fenêtre 'Sélection des parcelles sur la grille', vous avez différents choix de sélection de parcelles:



    'Tout conserver': Tout vos parcelles sera considéré comme 'retenue';
    'Par numéro de parcelle' : Ne conserver que les parcelles paires ou impaires;
    'Aléatoire': Ne conserver qu'un certain nombre ou pourcentage.

  6. Sachant que vous pouvez créer un nombre supérieur de parcelle et en fonction de vos paramètres, identifiez votre choix de conservation des parcelles tel que décrite dans l'encadré bleu;
  7. Sélectionnez également le choix à faire de vos parcelle non-retenues;

Continuez une fois de plus comme les étapes décrite à la précédente section: 'Édition d'un plan de sondage STANDARD' jusqu'à ce que votre plan de sondage soit complété.


Édition d'un plan de sondage LINÉAIRE

L'édition d'un plan de sondage linéaire est semblable au plan de sondage Standard, à l'exception de quelques détails.

  1. D'abord, sélectionnez à partir de votre couche ligne, les secteurs d’inventaire à sonder :



  2.  Sélectionnez l’icône de création d’un plan de sondage et sélectionnez PLS-LINÉAIRE;

  3. Entrez votre no de projet;
  4. Comparativement aux instructions du plan de sondage Standard, vos paramètres seront un peu plus limité, seul la distance entre les parcelles sera exigé:

  5. Faites 'Poursuivre'.

    Continuez une fois de plus comme les étapes décrite à la section: 'Édition d'un plan de sondage STANDARD' jusqu'à ce que votre plan de sondage soit complété.

Exporter le plan de sondage

Imprimer le plan de sondage

  1. Sélectionnez l’icône pour créer une copie en format pdf d’une carte de votre plan de sondage;

  2. Dans la fenêtre «Paramètre d’impression», entrez le type d’intervention et le secteur d’intervention;

  3. Ces informations seront dans l’en-tête de la carte du plan de sondage, faites ‘Imprimer’ et une copie en format pdf sera créée.

Exporter vers InvenStockmd


Facilitez le transfert du plan de sondage directement dans l'application InvenStockmd.

  1. Sélectionnez le type de produit d’inventaire;

  2. Une fenêtre ‘Importation des données du plan de sondage’ ouvrira et procédez aux étapes 2 et 3 pour importer le plan de sondage.
